sábado, 25 de janeiro de 2020

Controlador para Guitar Rig artesanal Passo a Passo

Olá pessoal, como vocês estão? Espero que muito bem!

Uma breve história... Conheço o Guitar Rig desde praticamente o seu lançamento, e gostei muito, foi um divisor de águas nos softwares simuladores, ele realmente entregava o timbre pronto e muito parecido com as suas referências, mas um controlador sempre fez muita falta para o uso ao vivo, o controlador original é muito caro, nunca quis investir tanta grana em um controlador de softwares, preferia investir em pedais reais. Esta semana me deu um "estalo mental" e resolvi pesquisar sobre este assunto, com um certo trabalho construí um controlador muito funcional e muito satisfatório.
Vou descrever passo a passo a construção deste controlador, lembrando que ele custou para mim por volta dos 50,00, porém ele pode ficar mais barato se você quiser um controlador com menos switchs, pois eu exagerei na quantidade de switchs.
Vamos parar de conversa e mãos a obra!

Materiais:
  1. Teclado de computador velho (Usaremos a placa controladora do teclado como o nosso processador de comandos)
  2.  Botão pulsador (Push botton, custa mais ou menos R$3.50, a quantidade será de acordo com o número de switchs que será usado)
  3. Uma carcaça que possa ser usada para montar o controller (Eu usei uma caixa de um switch de redes de informática, mas já vi pessoas usando até maleta de microfone, neste caso vai da criatividade de cada um)
  4. Fios de diferentes cores (Quantidade irá variar também de acordo com a quantidade switch, mas será usado 2 fios por swich)
  5. Tinta spray preta fosca (No meu caso precisei pintar, mas fica ao critério de cada um)
  6. Led Alto brilho e resistor 12k (Também fica a critério de cada um)
  7. Fios de cores diversas
  8. Solda com estanho
Ferramentas:
  1. Ferro de solda
  2. Alicate de corte
  3. Faca ou estile
Primeiros passos:

Vamos começar pela parte mais complexa, pois depois disso será bem fácil, primeiramente será preciso adquirir um teclado velho com conexão usb, que funcione pelo menos algumas teclas. Com teclado em mãos vamos abrí-lo e retirar a placa controladora de dentro dele, mas com muito cuidado para não danificá-la. Após retirá-la você irá notar que ela é bem simples e possui vários contatos, aí que está a mágica, fique atento a explicação a seguir.

Funcionamento do teclado do pc:

              Placa controladora de teclado

A placa tem vários contatos, um grupo de contatos do lado esquerdo e um grupo do lado direito, para gerar um caracter o contado da esquerda é unido ao da direita, uma forma de jump, como se unisse os dois contatos. Ex.: Contato 1 do lado esquerdo com o 3 do lado direito unidos podem formar um "A", o contato 5 do lado esquerdo com o 1 do direito podem gerar um "X", é assim que funciona para gerar as letras, lembrando que você terá que descobrir a quantidade de caracteres de acordo com o número de switchs que você escolheu ter no seu controlador, se você escolheu 5 switchs, precisará de somente 5 combinações. Um detalhe importante, as vezes o mesmo contato é usado várias vezes, ex.: 1 esquerdo com 4 do direito, 1 esquerdo com 6 do direito, 2 do esquerdo com 6 do direito. ok? Pois são várias combinações. No decorrer da postagem vou mostrar como testar.

Soldando os fios na placa controladora e testando as combinações (Comandos)

As controladoras não são iguais, podem variar de acordo com o teclado, mas todas funcionam da mesma forma e todas tem contatos do lado esquerdo e direito, com um certa separação, o que fica fácil de identificar os contatos que irão ser jumpeados.
Um detalhe importante, a solda tem muita dificuldade para grudar nos contatos, recomendo que lixe  os contatos com muito cuidado, até que eles apareçam a parte metálica, pois ele vem com uma substância que me parece grafite, o que dificultado a solda grudar. Depois de lixado coloque solda em pelo menos 4 contatos no grupo de contatos do lado esquerdo, após a solda grudar nos contatos, solde fios nos 4 contatos que receberão as soldas, tenha muito cuidado, pois os contatos são bem sensíveis. Pronto, estes primeiros passos foram deixados para trás, agora é a hora de achar as combinações, porém como cada controladora tem uma combinação eu não poderei passar a combinação por aqui, você terá que testar e como testar? Simples...

Testando...
  1. Ligue a controladora na usb do computador
  2. Abra o bloco de notas ou o word.
  3. Pegue um dos fios soldados do lado esquerdo e feche contato com qualquer contato do lado direito, até mostrar um caracter no bloco de notas ou word, quando achar, anote qual é o contato para posteriormente soldar um fio neste contato, você irá fazer isso até achar o número de comandos que precisa para usar no seu controller. (lembrando que o número de comandos que irá precisar está limitado a quantidade de switchs que você irá usar)
Digamos que o controller terá 5 switchs, sendo assim só será preciso de 5 comandos, no meu caso eu fiz um controlador com 15 switchs, precisei de 15 comandos.
Bem, esta parte creio que já foi bem abordada, caso tenham dúvidas o vídeo tem mais explicações. https://www.youtube.com/watch?v=dmwc7R08m_k

Soldando os switchs...

O switch tem dois contatos, a função dele é apenas jumpear, ele junta os contados, sendo assim teremos que pegar aqueles comandos que foram anotados na etapa anterior para usar agora, ex.: Iremos soldar o fio do contato 1 esquerdo em uma das pernas do primeiro switch, depois iremos soldar o fio do contato 6 direito na outra perna do switch, pronto, já temos um swich soldado e assim será feito com todos.

A imagem abaixo demonstra o esquema com 5 switchs, com 5 exemplos de combinações, com um led caso queira adicionar ao projeto controller, eu adicionei ao meu. (Ps: As combinações são suposições, não quer dizer que dará certo se for usar as mesmas da imagem abaixo no seu projeto, o ideal é testar e descobrir as combinações do teclado que você tem em mãos)

O projeto consiste basicamente nos passos que demonstrei acima.

Agora que o controller está pronto, precisaremos configurar o Guitar Rig para receber os comandos do controlador, esta é a parte mais fácil... Veja o vídeo!



Agora irei mostrar as fotos do meu projeto desde do início até o resultado final:

A carcaça como disse acima, foi de um equipamento de rede chamado switch, este da foto abaixo...
Removi os componentes internos  e fiz a marcação para  a furação

Improvisei com um pedal de expressão com um pedaço de plástico que eu tinha e envolvi com um mouse pad, que recortei no formato do plástico, posteriormente melhorei colocando um plástico com uma aparência melhor, no final do post observe.

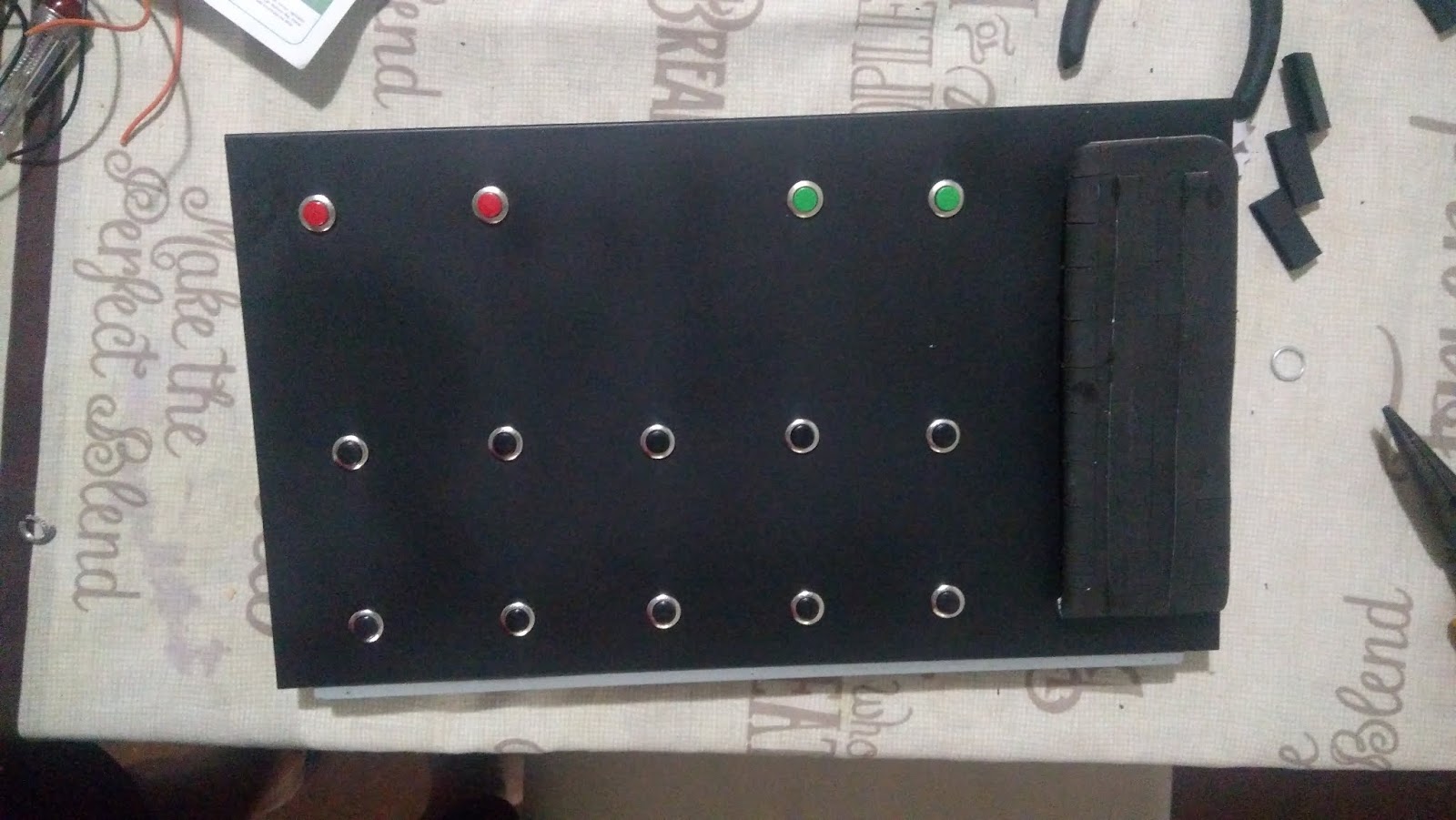

A imagem acima mostra a carcaça já com os furos que irão ser usados na fixação dos switchs.

Nesta etapa eu pintei com uma tinta spray preta fosca, o resultado foi bem satisfatório.

 Etapa de solda dos switchs.

Projeto em estado de confecção.

  Projeto finalizado.









 Resolvi melhorar o pedal de expressão, pois estava muito abaixo do controller, falando em relação a estética, encontrei um plástico que salvou o projeto, vejam nas fotos abaixo.




Abaixo um vídeo do funcionamento do controller interagindo com o Guitar Rig.


Finalizando, espero que tenham gostado, foi um projeto que deu um pouco de trabalho, pois eu fiz um controlador bem completo, com muitos switchs, mas acredito que com o mínimo de conhecimento em eletrônica e uma certa habilidade para soldar, dá para fazer um controlador tranquilamente.

Grande abraço!










sábado, 2 de fevereiro de 2019

Olá pessoal!

O post de hoje é para apresentá-los o meu mais novo projeto "República da música", estou responsável pela produção musical, é um novo desafio para mim e tenho gostado muito. O objetivo do mesmo é fazer versões de músicas conhecidas, trazendo uma roupagem diferente, com novos arranjos e rearmonizações, iniciamos com um instrumental https://www.youtube.com/channel/UCPwgWTmaQoqSXt_2nbS6M8g e  hoje estamos com um novo vídeo com a parcipação especial no vocal, a nossa amiga Ruama, espero que gostem, ah, se inscrevam no canal e nos sigam no instagram.


Instagram: @republica.da.musica


domingo, 9 de dezembro de 2018

Curso de música Dica!

Fala pessoal, como vocês estão?

Hoje vim dar uma indicação/dica de um canal e um site para quem quer aprender música de uma forma bem intuitiva e fácil, dê uma passadinha no site www.descomplicandoamusica.com. Venho acompanhando há algum tempo o conteúdo do mesmo e realmente eles tem um conhecimento muito consistente. Estive avaliando durante meses a didática e o conteúdo para poder indicar. Para quem quer uma sequência de aprendizagem sem ter que buscar suporte em outros lugares, realmente vale a pena, os interessados adquira a apostila no link do final do post, o valor é praticamente simbólico, pois o conteúdo é extenso e profundo, a última vez que vi o preço estava na faixa de 50,00, pode ser que mude a qualquer momento, por isso dê um pulinho nos links abaixo e confira, não se esqueçam de se escrever no canal deles e acompanhar o conteúdo do site, ah já estava esquecendo de uma informação importante, no site tem muito conteúdo gratuito e de fácil assimilação.
Canal - www.youtube.com/channel/UCS2i0GG24D5jD8s67EBRAMA


Grande abraço e fiquem com Deus!

quinta-feira, 29 de novembro de 2018

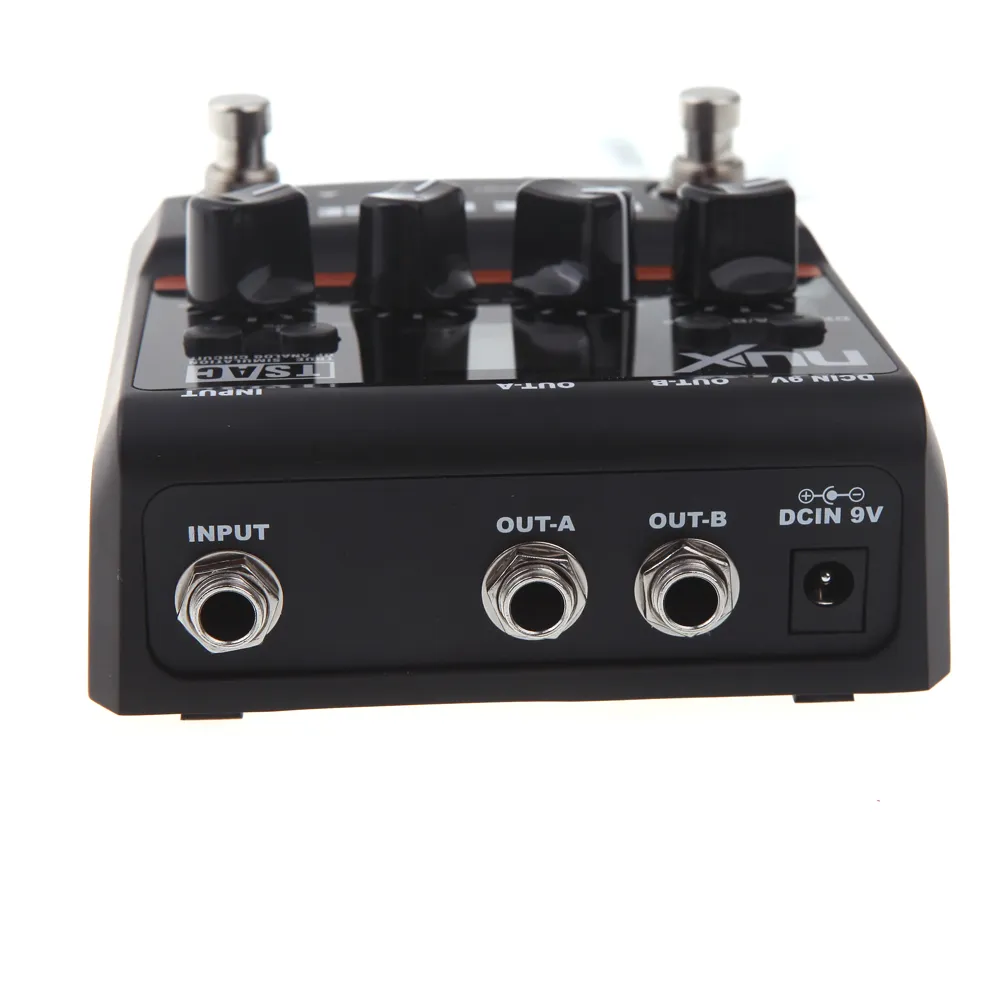

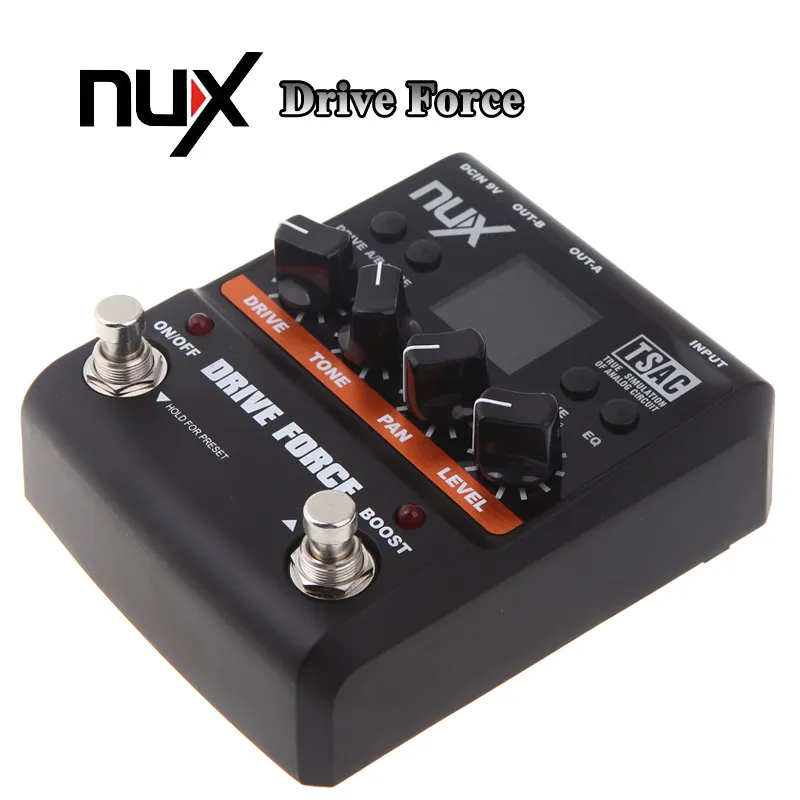

DRIVE FORCE - NUX

Olá pessoal!

Este ano foi muito corrido, mas não posso fechar o ano sem uma postagem, afinal vocês não esqueceram de mim e eu não esquecerei de vocês!

Vamos lá...

Eu me deparei durante muitos anos com problemas relacionados aos pedais de distorções, sempre toquei vários estilos, mas o rock foi o que fez desde cedo arder a chama e me chamou atenção para começar a tocar guitarra, desde então sempre busquei uma boa distorção para solos, um timbre sólido e definido, porém passei por muitos equipamentos, peladeiras digitech as RPs da vida, pedaleiras Zoom, depois parti para os analógicos, tive ds1 da boss, md2 boss, Os2 boss, Nig Chred pro, metal planet Rocktron, ufa e mtas outros, por fim adquiri o Fire Ultimate distortion, mas ainda não me achei 100% neste pedal e continua a saga...
Pesquisando nos últimos dias sobre a existência de algum novo pedal que satisfizesse os quesitos que eu determinei como a sonoridade que busco, encontrei um pedal da NUX, o Drive Force,  os reviews que vi me despertou interesse, sendo assim resolvi fazer este post.

O que me interessou nele?

A versatilidade, pois tem várias distorções, overdrives, simulações de amplis(este recurso particularmente eu dispenso, pois não gosto de simuladores de amplis em pedais, eu acho comprimir muito o som, sei que existem bons produtos por aí como o Kemper e a AX8 Fractal, porém não é para qualquer mortal, pois custa 1 rim, uma córnea e mais alguns mil dólares :D), voltando... Este pedal oferece recursos de presets, uma simulação fiel ao analógico, mesmo sendo digital, possui dois canais,  função true bypass ou trabalhar com buffer, uma outra função interessante é poder utilizar distorções diferentes em canais separados, a sua voltagem é  de 9v, alimentação padrão boss,  é um pedal que realmente vale a pena conhecer, é um ótimo custo/benefício. Seu valor de mercado varia em torno de 600 a 800 reais, novo, usado já vi até por 350,00.



Características:


Tipos de efeitos: 10 modelos de pedais de modelagem.
Presets: Até 9 presets do usuário armazenáveis, mais o modo Manual.
Frequência de amostragem: 44,1 kHz.
Um conversor A / D: 24 bits.
Processamento de Sinal: 32-bit.
Resposta de freqüência: 20Hz-20kHz ± 1dB.
THD + N: 93dBu (<0 a-pondera="" o.="" span="">
Faixa Dinâmica: 100dB.
Entrada:-20dBV, 1M:.
Saída: -10 dBV (impedância de carga de saída de 10K).
Display: 128 * 128 TFT.
Alimentação: 9V DC (bateria de 9V ou adaptador opcional ACD-007A).
Dimensão: 125 (L) * 108 (W) * 57 (H) mm.
Peso: 390 g.


Sobre a marca:

A NUX é uma das 3 marcas registradas de propriedade da Cherub Technology Co., Ltd. Foi introduzida pela primeira vez em 2005 com a ideia de fornecer aos amantes da música e músicos artes de qualidade acessível e de alta qualidade. É uma empresa jovem que já chama atenção dos amantes de bons equipamentos.





Espero que tenham gostado, um abraço e fiquem com Deus!

sexta-feira, 13 de outubro de 2017

Pedaleira AX8 Fractal

Olá Pessoal!

Nos últimos dias resolvi sair pelo mundo e saber o que estava acontecendo no mundo tecnológico guitarrístico, me deparei com uma entrevista do Marcos Kleine, guitarrista do "The Noite" e da banda Ultraje, nesta entrevista ele falava sobre os equipamentos que ele tinha adaptado a sua realidade e dos mundos modernos, foi aí que conheci a pedaleira da marca Fractal Audio Systems, diga-se de passagem, a mesma é infinitamente cheia de recursos, porém, não é para meros mortais, ela custa entre 6000 a 8000 pratas, caro não? Mas vale a pena sabe um pouco sobre ela, abaixo um vídeo do Marcos fazendo um review da AX8. Eu ainda continuarei com as minhas latinhas no meu pedalboard :D!

Grande Abraço e fiquem com Deus!
